陶瓷步距规
类别:陶瓷步距规
专利号:ZL 2012 2 0164996.6
陶瓷步距规是一种高精度的测量工具,广泛用于检验和校准数控机床、坐标测量机、影像仪、精密测高仪和其它精密测量仪器。陶瓷步距规耐磨、免维护的特性远远优于传统其他材料的步距规。
步距规在一个实物标准件里提供有一系列的长度尺寸,且提供有同向和异向尺寸,可以进行长度检测校准。
卡尺步距规用于检测、校准卡尺。

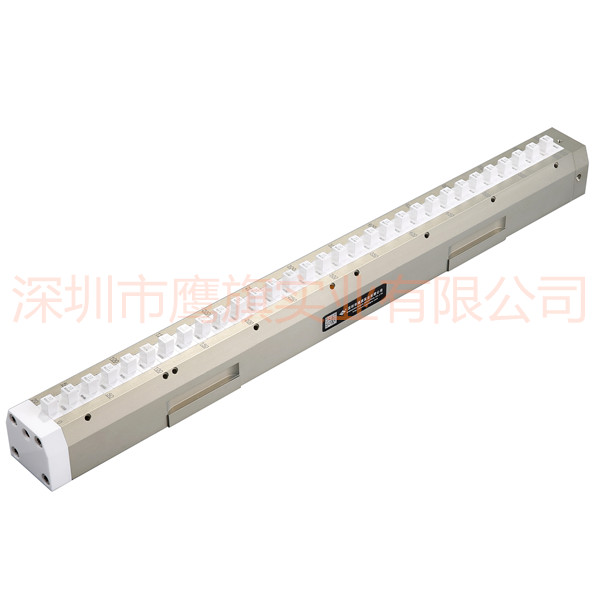

A.高精度步距规

常用尺寸:300mm 450mm 600mm 1000mm

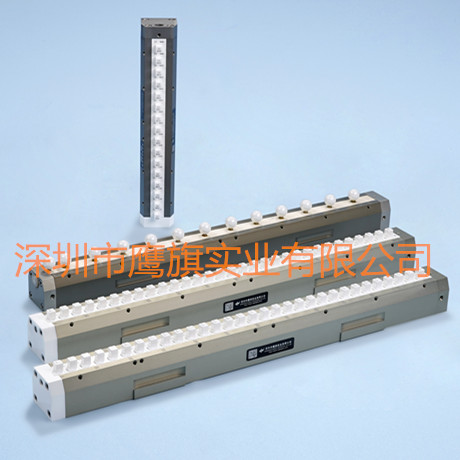

·立、卧两用

·20mm等距排列

·采用高档铝合金基体

·高档航空铝箱包装

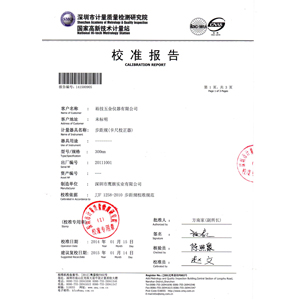

·出具深圳市计量质量检测研究院校准报告

·此产品已申请专利,专利号:ZL 2012 2 0164996.6

·执行标准:JB/T 10977



供货精度:0级、1级

 测量范围上限

mm

 工作尺寸变动量

 工作尺寸最大允许误差

 μm

 准确度级别

 0级

1级

 0级

   1级

 ≤100

0.5

 1.0

 ±1.0

  ±2.0

 ﹥100~200

0.5

 1.1

 ±1.1

 ±2.2

 ﹥200~300

0.6

 1.3

 ±1.3

 ±2.6

 ﹥300~400

0.7

 1.4

 ±1.6

  ±3.2

 ﹥400~500

 0.8

1.5

 ±2.0

  ±4.0

 ﹥500~600

 1.0

 1.6

 ±2.5

  ±5.0

 ﹥600~800

1.4

 2.0

 ±3.0

  ±6.0

 ﹥800~1000

1.8

 2.5

 ±4.0

  ±8.0


 B. 卡尺专用步距规

 常用尺寸:0-300mm 0-600mm

 ·采用高档铝合金基体

 ·高档航空铝箱包装

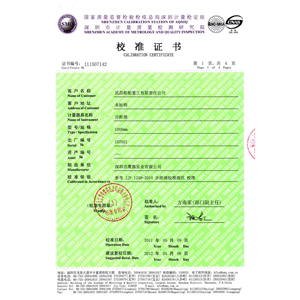

 ·出具深圳市计量质量检测研究院校准报告

 ·供货精度:

   0-300mm,3μm

   0-600mm,5μm

 测  量  范  围

检   测   长   度

0-300mm 外侧测量:20,50,100,150,200,250,300mm
内侧测量:20,50,100,150,200,250,300mm
0-600mm 外侧测量:20,50,100,150,200,300,400,500,550,600mm
内侧测量:20,50,100,150,250,350,450,500,550,600mm
